喷雾干燥机的型式（三）
一、喷雾干燥机、喷雾干燥塔按生产流程分类
喷雾干燥机、喷雾干燥器的流程，有开放式、封闭循环式、自惰循环式、半封闭循环式4种型式。{接喷雾干燥机的型式（二）}
3.自惰循环式喷雾干燥（喷雾干燥机）系统

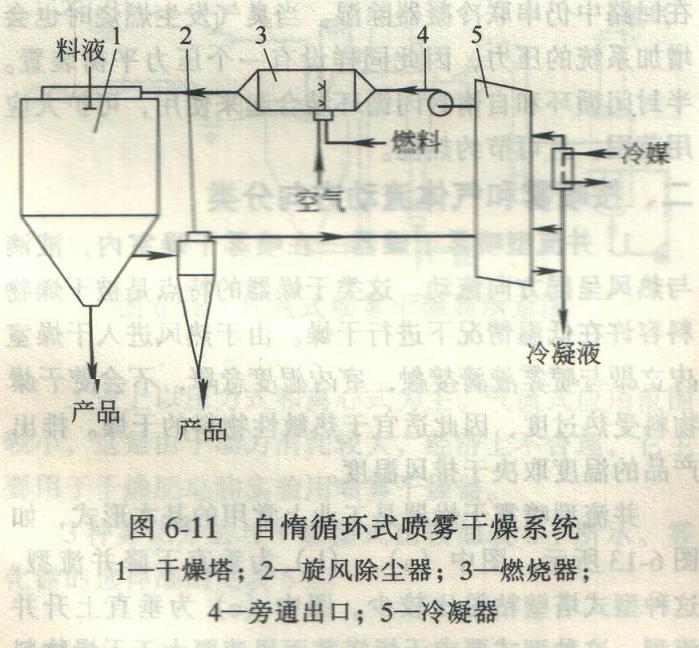

自惰循环式喷雾干燥（喷雾干燥机）系统的流程如下图所示。所谓自惰，就是指在系统中有一个自制惰性气体的装置。在这个装置内，引入气体燃料，可燃气体燃烧，还可将空气中的氧气烧去，剩下氮和二氧化碳气体作为干燥介质。
（喷雾干燥机）可燃气体和空气按一定的比例混合进入自惰加热器内，进行燃烧，使氮和二氧化碳等惰性气体浓度增加。由于具有自惰过程，在系统内必然产生过多的气体，从而增加了系统内的压力。为了使系统中压力能够平衡，在鼓风机出口风道处必须安装一个放气减压缓冲装置，以便压力增高到一定值时将部分气体排入大气之中。
（喷雾干燥机）设计自惰循环式喷雾干燥系统时，应防止可燃的产品微粒进入自惰加热器内发生爆炸事故。为此应在湿式除尘器内增加必要的措施，除尽微粒，保证循环使用的干燥介质十分洁净。系统中惰性气体的含氧量最高不大于4%。
4.（喷雾干燥机）半封闭循环式喷雾干燥系统

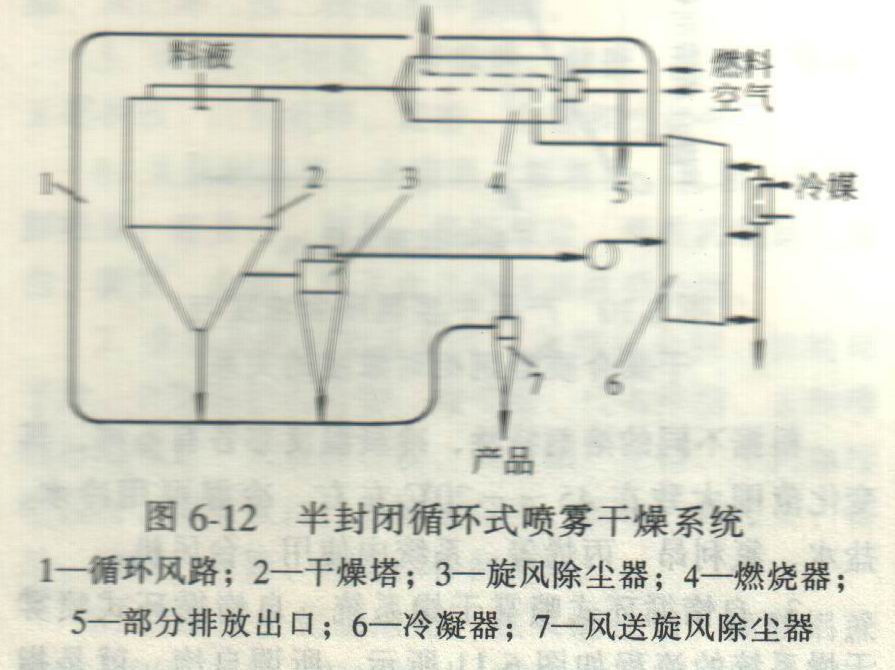

（喷雾干燥机）半封闭循环式喷雾干燥系统的流程如下图所示。它的特点是介于开放式和封闭循环式之间。在传统中有一个温度较高的直接加热器，目的是将混合在干燥介质中臭气在排入大气之前燃烧掉，防止对大气的污染。
（喷雾干燥机）半封闭循环系统，一般用于以水作为悬浮介质的物料，如单细胞蛋白、酵母、菌丝体等料液的干燥。这种系统从本质上来看仍然像封闭循环式干燥系统，在回路中仍串联冷凝剂除湿。当臭气发生燃烧时也会增加系统的压力，因此同样设有一个压力平衡装置。半封闭循环和自惰封闭循环结合起来使用，可扩大应用范围，且可节约热能。
